Géogrilles
Présentation
de la solution

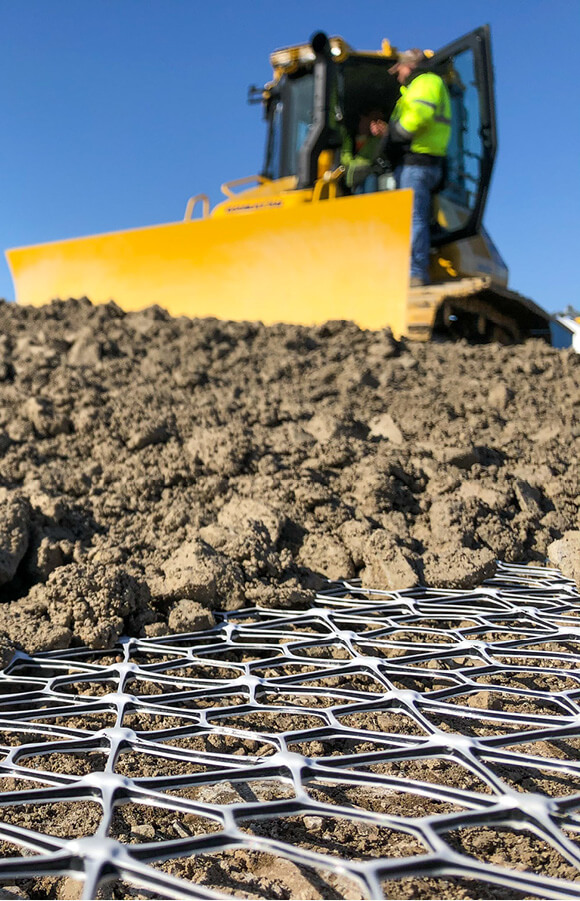

Une géogrille consiste en une disposition bidimensionnelle d'éléments de traction ou de nervures reliés entre eux, qui forment une structure en forme de grille ou de filet, généralement fournie sous forme de rouleau. Fabriquées à partir de polymères, les géogrilles sont classées parmi les produits géosynthétiques ; il s'agit d'une vaste classification de produits qui comprend les géotextiles et les géomembranes, ainsi que d'autres catégories mineure.
Les géogrilles Tensar sont généralement fabriquées à partir de polyéthylène haute densité (PEHD) ou de polypropylène (PP) orienté, pour plus de durabilité, de rigidité et de résistance. Les jonctions entre les nervures sont formées intégralement, ce qui leur confère une résistance et une stabilité structurelle élevées.
Les géogrilles sont utilisées pour résoudre des problèmes d'ingénierie civile et géotechnique dans ou sur le sol. Elles remplissent principalement une fonction de stabilisation ou de renforcement, afin de compléter ou d'améliorer les propriétés du sol ou des matériaux granulaires.
Géogrilles Tensar
Loading...
Aucun résultat ne correspond à votre recherche. Veuillez essayer une autre recherche ou contactez-nous si vous avez d'autres questions.
Quelles sont les fonctions d'une géogrille ?
Les géogrilles assurent principalement une fonction de stabilisation ou de renforcement, afin d'améliorer les performances des sols. Elles assurent également la séparation entre les couches de sol et de granulats.
Comment les géogrilles se stabilisent-elles ?
Les ouvertures ou orifices entre les nervures permettent aux agrégats de traverser et de s'imbriquer dans la géogrille. Si la géogrille est suffisamment rigide, le profil des nervures suffisamment profond et les jonctions suffisamment solides, l'agrégat est confiné dans les ouvertures, formant un nouveau matériau composite géogrille/agrégat avec une solidité et une résistance à la déformation améliorées.
Comment les géogrilles renforcent-elles les sols ?
Pour les applications de renforcement des sols, la charge doit être transférée entre le sol et la géogrille. Les nervures transversales des géogrilles uniaxiales constituent un mécanisme efficace de transfert de charge par butée plutôt que par simple friction. La charge de traction élevée de la géogrille est supportée par les nervures longitudinales. Celles-ci doivent être capables de supporter une telle charge élevée pendant toute la durée de vie de la structure (souvent jusqu'à 120 ans), ce qui exige une durabilité et une résistance et une rigidité à long terme.
Comparaison des géogrilles
L'efficacité du verrouillage et du confinement fournis par une géogrille dépend de ses caractéristiques physiques (rigidité dans le plan, efficacité de la jonction, profil des nervures) et de sa compatibilité avec le granulat (taille et type de particules). Différentes géogrilles ayant la même résistance QC peuvent avoir, à court terme, des caractéristiques très différentes selon la méthode de fabrication, le type de joint, le profil des nervures et le polymère utilisé.
Pour les applications de renforcement des sols, la géogrille doit présenter des caractéristiques de résistance et de rigidité à long terme ainsi qu'une durabilité élevée. Les géogrilles varient dans leurs caractéristiques à long terme, en fonction des méthodes de fabrication et du polymère utilisé. Les géogrilles uniaxiales Tensar sont certifiées pour une durée de vie de 120 ans dans une large gamme de pH de sol et d'environnements chimiquement agressifs.
.png "snippet-biax-250-250-(1).png")
Géogrilles biaxiales génériques
- Produits adaptés au renforcement bidirectionnel.
- Une efficacité de confinement plus faible due à l'effet du profil de la nervure ou à une force de jonction plus faible fournit une performance réduite.
- Les paramètres de conception sont généralement basés sur des essais à petite échelle ou sur les propriétés des géogrilles.
- Il n'a pas été prouvé qu'il pouvait être utilisé dans les couches de base des routes, il est principalement utilisé sur les sols fragiles.
.png "snippet-triax-250-250-(1).png")
Géogrille Tensar®
- Produits optimisés pour la stabilisation mécanique des granulats.
- Le confinement très efficace des granulats augmente la capacité portante et limite les déformations de surface.
- Paramètres de conception élaborés à partir d'essais de trafic accéléré en grandeur réelle de couches mécaniquement stabilisées.
- Convient parfaitement à la stabilisation de la base des routes permanentes ainsi qu'aux fondations de routes sur des sols fragiles.
.png "snippet-geocell-250-250-(1).png")
Géocellule
- Remplissage de granulats ou de sable confiné par les parois des cellules pour augmenter la capacité portante. Il est difficile de réaliser le compactage à l'intérieur des cellules.
- Une installation complexe nécessite plus de main-d'œuvre et de temps pour ouvrir, fixer et placer la première couche. Le remplissage est difficile sur les sols les plus faibles.
- Généralement limité à l'installation sur des sols mous.
.png "snippet-triax-250-250-(1).png")
Géogrille Tensar®
- Le confinement très efficace des granulats crée une couche mécaniquement stabilisée avec une meilleure capacité de charge. Le compactage des agrégats est amélioré.
- Les coûts d'installation sont faibles. Le déploiement et le début du remplissage sont simples et rapides. Sur les sols très faibles, l'accès est rendu possible par l'effet "raquette".
- Convient parfaitement à la stabilisation de la base des routes permanentes afin d'augmenter la durée de vie de la chaussée, ainsi qu'aux fondations routières sur des sols fragiles.
Renforcement des géotextiles
- La mobilisation de la force du géotextile pour renforcer l'agrégat est limitée par la friction.
- Le support de la charge est développé par le mécanisme de la membrane tendue, qui nécessite une déformation de surface plus importante pour mobiliser l'effet de renforcement.
- Généralement limité à l'installation sur des sols mous où l'orniérage de surface est autorisé.
.png "snippet-triax-250-250-(1).png")
Géogrille Tensar®
- Conception du produit optimisée pour la stabilisation mécanique des agrégats par interlock et confinement.
- Le confinement très efficace des agrégats par vérouillage augmente la capacité portante et limite les déformations de surface.
- Convient parfaitement à la stabilisation de la base des routes permanentes afin d'augmenter la durée de vie de la chaussée, ainsi qu'aux fondations routières sur des sols fragiles où l'orniérage de surface doit être limité.
.png "snippet-chemical-stabilisation-250-250-(2).png")
La stabilisation chimique
- Le traitement nécessite un équipement important. Accès difficile sur des sols très faibles. Les coûts élevés de mobilisation et de mise en place limitent l'utilisation à des projets de grande envergure.
- Utilisation limitée à certains types de sol et inadaptée aux sols organiques et à certains sols argileux.
- La poussière soulevée par le vent peut être un problème pendant l'installation. Le drainage et l'hydrologie du sol sont affectés.
.png "snippet-triax-250-250-(2).png")
Géogrille Tensar®
- Les coûts d'installation sont faibles. Le déploiement et le début du remplissage sont simples et rapides. Sur les sols très faibles, l'accès est rendu possible par l'effet "raquette". Convient aux projets de toute taille.
- Les couches stabilisées mécaniquement peuvent être utilisées sur tous les types de sol, y compris les sols organiques.
- La stabilisation mécanique a un impact minimal sur l'environnement pendant l'installation et une fois en place. Convient pour l'excavation et l'élimination en fin de vie.
Barrière de séparation à écoulement libre
Les essais et l'expérience ont montré que les géogrilles Tensar assurent la fonction de séparation lorsqu'un remplissage de granulats correctement calibrés est utilisé. Les géogrilles ne sont pas sujettes à l'"aveuglement" ou au colmatage qui peut se produire avec un géotextile utilisé comme couche de séparation.
Creusement de tranchées avec géogrille
Les géogrilles Tensar sont régulièrement excavées et percées afin de placer des services publics souterrains.
