Système de parois TensarTech® TW1®

3Composants

1Seule source pour la conception et la fourniture

25+Ans de projets réussis

Système de mur de soutènement modulaire en blocs de béton armé - conçu et fourni par une source unique et fiable.
Conception à valeur ajoutée par l'équipe expérimentée de Tensar.
Certifié BBA et rigoureusement testé pour la stabilité, la durabilité et la capacité de charge.
Plus de 25 ans d'expérience dans les infrastructures, les applications industrielles et résidentielles.
Esthétiquement polyvalent, capable de s'adapter aux courbes et autres exigences de conception
Options de blocs à face lisse ou divisée disponibles dans un choix de couleurs.
Connexion haute résistance pour soutenir en permanence la face - même sous une charge dynamique sévère

Le système de mur TensarTech TW1 permet de réaliser des économies substantielles, ainsi qu'une durabilité à long terme et une polyvalence architecturale, par rapport aux autres méthodes de construction de murs de soutènement.

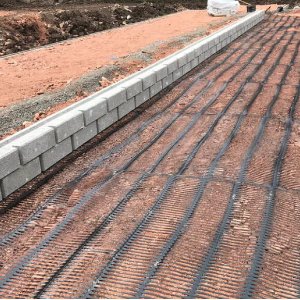

Le système est composé d'un parement de blocs modulaires en béton préfabriqué, solidement relié aux géogrilles uniaxiales de Tensar qui renforcent le sol derrière, pour créer une structure stable avec une durée de vie de 120 ans.

Les blocs de parement en béton TW1, qui forment un angle de 86°, sont simplement posés à sec. Aucun étayage de la face n'est nécessaire. Aucune grue n'est nécessaire pour la construction : le poids du bloc standard de 150 mm de haut est adapté à la manutention manuelle. La géométrie des blocs permet d'incorporer facilement des coins, des courbes, des escaliers et d'autres éléments, dans une grande variété de couleurs.

Composants du système

Le système TensarTech TW1 comprend les conseils, la formation et les services des équipes de conception et de chantier de Tensar, ainsi que trois produits spécifiques. Il s'agit des géogrilles uniaxiales Tensar (polyéthylène haute densité avec une durabilité extrêmement élevée et aucun potentiel de corrosion), des blocs modulaires TW1 (blocs de béton préfabriqués en usine, durables et à haute résistance) et du connecteur TW1 de Tensar - pour une connexion à haute résistance entre les blocs et le renforcement des géogrilles.

TensarTech TW1 - Études de cas

Doncaster, UK

****Design Software for TensarTech® TW1 Wall System

The TensarSoil design program allows the design engineer to produce designs for reinforced soil walls, slopes and bridge abutments.

Request TensarSoil

Solution à source unique

Les composants du système TW1 de TensarTech ont été spécialement conçus pour fonctionner ensemble afin de garantir une efficacité et des performances optimales. Les blocs de béton à haute résistance et à faible absorption, les connecteurs à haute résistance au cisaillement et les géogrilles uniaxiales de Tensar fonctionnent ensemble pour former un système de mur en sol renforcé qui répond ou dépasse la norme industrielle. Les ingénieurs expérimentés de Tensar, qui utilisent notre logiciel sophistiqué TensarSoil, peuvent tout fournir, des suggestions d'application gratuites à un service complet de conception et de fourniture.

Construction sans tracas et sans risque - simple et rapide

Avec les systèmes TW1 de Tensartech, le parement modulaire des blocs ne nécessite pas d'équipement de levage lourd, la géométrie des blocs emboîtés permet de placer et d'aligner le renforcement de la géogrille et la connexion au parement des blocs ne nécessite pas de compétences spécialisées. Le reste n'est qu'un simple travail de terrassement. En général, aucune fondation structurelle n'est nécessaire, les coûts de mobilisation sont minimes et la construction par étapes est facilement réalisable. Tensar peut fournir des plans de construction détaillés dans le cadre du service de conception et de fourniture, et une assistance sur site est disponible si nécessaire. Aucun souci, simple et rapide.

La force du système TW1 de TensarTech : La géogrille uniaxiale Tensar

Les géogrilles uniaxiales Tensar sont fabriquées à partir de résines HDPE de qualité supérieure, hautement orientées et résistantes à la déformation lorsqu'elles sont soumises à des charges de traction, même élevées, pendant de longues périodes. Leur structure à ouverture ouverte s'imbrique dans les matériaux de remplissage naturels, ce qui les rend idéales pour les applications de sol renforcé. Le pH élevé associé aux blocs de béton n'affecte pas la durabilité et la fonctionnalité du renforcement des géogrilles HDPE pendant une durée de vie pouvant atteindre 120 ans.

Évaluation et approbation indépendantes

Le système d'approbation des produits des autorités routières (HAPAS) a été créé en 1995 pour reconnaître les produits et systèmes innovants utilisés dans les travaux routiers au Royaume-Uni. Il débouche sur un certificat ou un rapport qui fournit aux ingénieurs des ponts et chaussées des données sur la performance, la conception et l'installation du produit, précieuses pour le choix du produit et les processus de planification du projet. Le système TensarTech TW1 et certaines géogrilles uniaxiales Tensar ont été certifiés par le British Board of Agrement (BBA) et ont reçu l'approbation HAPAS. Le BBA certifie que les géogrilles Tensar et le système TensarTech TW1 ont été évalués indépendamment comme étant aptes à l'utilisation prévue

Esthétiquement polyvalent

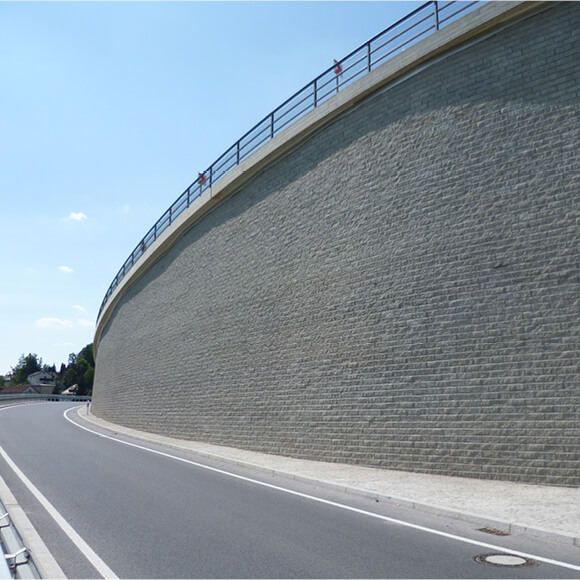

La géométrie distinctive des blocs de parement en béton TW1 permet de créer des courbes internes et externes. Les angles, les escaliers et autres caractéristiques sont facilement formés. En fonction de vos exigences esthétiques, les unités TW1 peuvent varier en couleur et en texture, et les murs peuvent être construits en mélangeant différentes options de parement : les conceptions sont presque illimitées.

Options structurelles et paysagères

Qu'il s'agisse d'augmenter le terrain utilisable ou d'améliorer la valeur de votre propriété, les systèmes TW1 de TensarTech peuvent répondre à vos besoins les plus exigeants en matière de murs de soutènement. Qu'il s'agisse de construire de grands murs structurels ou de petites installations de jardin en gradins, les blocs à face divisée TW1 peuvent se fondre sans effort dans l'environnement naturel de n'importe quel site. 

The Engineered Advantage™

Tensar est le leader du secteur des solutions de renforcement des sols. Nous développons des produits et des technologies, à la pointe de l'industrie géotechnique, depuis quatre décennies. Nos produits sont soutenus par les pratiques d'assurance qualité les plus approfondies de l'industrie. Les ingénieurs expérimentés de Tensar, qui utilisent notre logiciel sophistiqué TensarSoil, peuvent tout fournir, des suggestions d'application gratuites à un service complet de conception et de fourniture.

TensarTech TW1 - Produits et Systèmes Associés

Système de parois TensarTech® TW3®

Système modulaire de mur de soutènement en terre renforcée à parement de blocs avec quatre options de finition architecturale

Système TensarTech®ARES

Système de mur de soutènement en sol renforcé à parement de panneaux segmentaires

Système TensarTech®TR2

Système de mur de soutènement en terre renforcée à parement grillagé

Système TensarTech® RockWall™

Système de mur de soutènement en terre renforcée avec gabions d'enrochement

Système de parois TensarTech® Mesa®

Système de mur de soutènement modulaire à parement de blocs dont tous les composants sont conçus pour fonctionner ensemble
